Cofra roller compactie (CRC)

Verdichtingstechnieken maken sinds 2005 deel uit van de portefeuille van Cofra. Sindsdien hebben we met onze verdichtingstechnieken enkele tientallen miljoenen kubieke meter materiaal verdicht. Onze drie verdichtingstechnieken vullen elkaar aan en worden vaak samen gebruikt op verdichtingsprojecten. Onze CRC-rollers hebben de laagste invloedsdiepte van onze verdichtingstechnieken en zijn in staat om de bovenste 2 tot 3 meter van de ondergrond te verdichten. Ze worden naast andere toepassingen bijvoorbeeld gebruikt als na-compactie na verdichten met een trilnaald (vibrocompactie). Onze specialisten vertelen u er graag meer over.

Wat het is

De Cofra Roller Compactie (CRC) -methode, ook wel High Energy Impact Compaction (HEIC) genoemd, is een techniek die losse granulaire materialen tot een diepte van 2 tot 3 meter onder het oppervlak verdicht door een niet-cirkelvormige roller over de oppervlakte van een gebied te trekken.

Hoe het werkt

De verdichting van de ondergrond wordt geïnitieerd door trillingen, die leiden tot de herschikking van de korrels. Deze trillingen worden gegenereerd door de impact van een gewicht op het oppervlak. De CRC-methode is in wezen een lichte vorm van dynamische verdichting waarbij verdichting wordt bereikt door een gewicht vanaf een bepaalde hoogte te heffen en te laten vallen. De vorm van de niet-cirkelvormige trommels van de CRC-roller veroorzaakt in dit geval de hef- en valbeweging van het gewicht van de trommel terwijl de roller over het gebied rolt.

Verdichting

Waarom het wordt gebruikt

Verdichting is vereist om vervloeiingsrisico's te beperken of het draagvermogen en het last-zakkingsgedrag van de ondergrond te verbeteren. De roller compactie wordt, vanwege de geringe invloedsdiepte, voornamelijk gebruikt om de draagkracht en het zettingsgedrag van de toplaag te verbeteren.

Toepassing van CRC heeft de volgende effecten:

  • Verdichting van de ondergrond door trillingen en herschikking van de korrels
  • Toename wrijvingshoek
  • Toename E modulus
  • Toename draagkracht (proctor dichtheden van 95% en 98% MDD kunnen worden bereikt met het systeem)
  • Liquefactie mitigatie
  • Beperking van de zetting van de ondergrond onder belasting



Toepassingsgebied

Cofra Roller Compactie wordt gebruikt in de volgende markten en toepassingsgebieden:

  • Infrastructuur: de roller wordt gebruikt voor het verdichten van ophogingen voor wegen, spoorwegen, start- en landingsbanen en opstelplaatsen voor luchthavens en havengebieden
  • Baggeren en landaanwinning: CRC wordt vaak gebruikt om de toplaag van de landaanwinning volgens specificatie te verdichten
  • Mijnbouw: CRC kan worden gebruikt om wegen te verdichten voor de zware mijnbouwvrachtwagens of om hogere productie mogelijk te maken bij het vullen van overburden depots.
  • Constructie: Cofra Roller compactie wordt gebruikt in de bouw om terreinen te verdichten, maar ook om de gebieden te onderzoeken op zwakke plekken door gebruik te maken van de meting van de reflectie van de impact
  • Liquefactie mitigatie: CRC wordt gebruikt voor liquefactie mitigatie in gebieden waar losse verzadigde granulaire grond voorkomt aan het oppervlak



De volgende grondsoorten zijn geschikt voor het gebruik van CRC:

Website Diagram CRC V2

Wat maakt ons onderscheidend

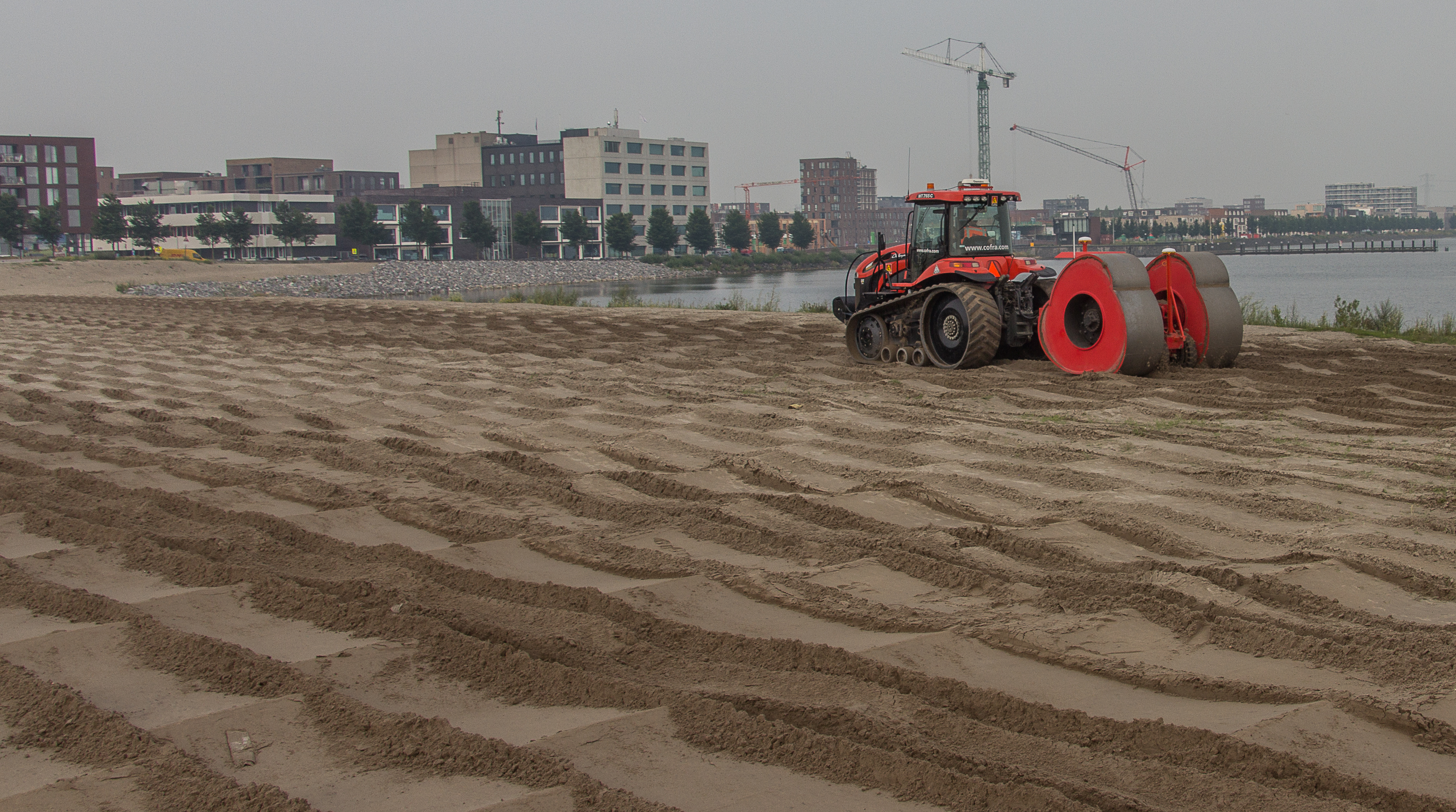

IMG 6767 1 2

Keuze uit verdichtingstechnieken

Cofra heeft de keuze uit drie complementaire verdichtingstechnieken. Hierdoor kan hij de beste verdichtingsmethode voor uw project kiezen. Vraag gerust naar de oplossing voor uw specifieke projectsituatie en wensen.

Loggerdata

GPS kwaliteitscontrole

De CRC-techniek verdicht de ondergrond snel, homogeen en met hoge nauwkeurigheid dankzij het gebruik van een GPS-gestuurd monitoringsysteem. De belangrijkste interessante parameter is de vertraging van de impact, die gerelateerd is aan het verdichtingsniveau van de ondergrond. Overzichten van de vertraging, zoals schematisch weergegeven in de afbeelding hierboven, geven inzicht in de gebieden die verdere aandacht behoeven.

IMG 6374 1 2

In-house engineering

Onze eigen geotechnische afdeling is betrokken bij ieder verdichtingsproject. De geotechnische ingenieurs van Cofra staan klaar om de gegevens te beoordelen en locatiespecifieke correlaties te leggen tussen de monitoringgegevens en de overdrachtscriteria. Indien nodig voeren zij ook de eindtesten uit.

Matarbari CRC 21

werk platform controle

Onze CRC-rollen worden ook gebruikt om werkplatformen te verdichten.

48E25d15 Ed38 4737 9Cf1 72B01da60c66 2

Snel antwoord

Door de mogelijkheid om drie CRC-eenheden in te zetten, zijn wij vaak in staat om met een snelle mobilisatie te reageren op urgente verdichtingsproblemen.

Hoe het wordt geïnstalleerd

De rol wordt getrokken met snelheden tussen 10-15 km / u om het meest optimale effect te genereren. De methode heeft de hoogste oppervlakte productiesnelheid van alle verdichtingsmethoden die vandaag bekend zijn, met een productie in een enkele doorgang van meer dan 100.000m2 per dag. De CRC-techniek compacteerd de ondergrond snel, homogeen en met hoge nauwkeurigheid dankzij het gebruik van een GPS-gestuurd bewakingssysteem. De belangrijkste parameter is de vertraging van de impact, welke verband houdt met het verdichtingsniveau van de ondergrond. Overzichten van de vertraging, zoals schematisch aangegeven in de onderstaande afbeelding, geven inzicht in de gebieden die verdere aandacht nodig hebben.

Csm CRC Wide 2 7A7bf25c87
