Wat het is

Deze techniek omvat de installatie van kunstmatige drainagepaden oftewel verticale drains in zachte samendrukbare grondlagen met een verlaging van de atmosferische druk in de drains om het consolidatieproces te versnellen. De geprefabriceerde verticale drain (PVD) die door Cofra wordt gebruikt voor vacuümconsolidatie, is speciaal ontworpen om effectief te werken onder hoge zettingen (d.w.z. onder knikken en vervormen) als onder vacuümdruk.

Hoe het werkt

Zeer doorlatende bodems zoals zand kunnen zich snel aanpassen aan belastingen en de bijbehorende compressie / reductie van de poriën accommoderen vanwege het vermogen om het overtollige porie water gemakkelijk af te voeren.  Slecht doorlatende grondlagen zoals klei en veen hebben dit vermogen niet en vertonen een vertraagde samendrukking welke optreedt met de afvoer van het overtollige poriewater. Dit proces van afvoer van overtollige porie water, ook bekend als consolidatie, kan jaren duren en is afhankelijk van de dikte van de afzetting. Verticale drains of ook wel wick drains genoemd worden gebruikt om het dissipatie pad van het overtollige poriewater te verkorten en het consolidatieproces te versnellen tot enkele maanden of zelfs weken wanneer de PVD op korte hart of hart afstanden wordt geplaatst.

Vacuümconsolidatie werkt in principe vergelijkbaar met geprefabriceerde verticale drains (PVD) met overhoogte. Er wordt echter een extra belasting op de ondergrond uitgeoefend door de atmosferische druk in de verticale afvoer te verlagen. De toegepaste vacuümdruk in het systeem kan worden gezien als een equivalente bovenbelasting. Dit betekent dat de totale uitgeoefende druk (bovenbelasting plus vacuümbelasting) op de grond werkt om de consolidatie te versnellen. Dit principe is hetzelfde voor alle vacuümmethoden. Het verschil tussen de methoden is het toepassingsgebied dat wordt veroorzaakt door het vermogen van elk systeem om de vacuümdrains af ​​te dichten tegen het binnendringen van lucht of water uit doorlatende lagen. Het folievacuümsysteem gebruikt een folieafdichting en slurrywanden rond het gebied om de grond volledig af te sluiten van lucht. Het BeauDrain-systeem installeert het complete systeem onder het grondwater in de zachte samendrukbare ondergrond met behulp van een ploeg. BeauDrain-S gebruikt slangen om de doorlaatbare lagen te kruisen waarbij de slang verbonden wordt met een PVD in de samendrukbare laag onder het grondwater. Raadpleeg de onderstaande afbeelding voor meer informatie.

Hoe wordt het geïnstalleerd - Folie vacuümsysteem

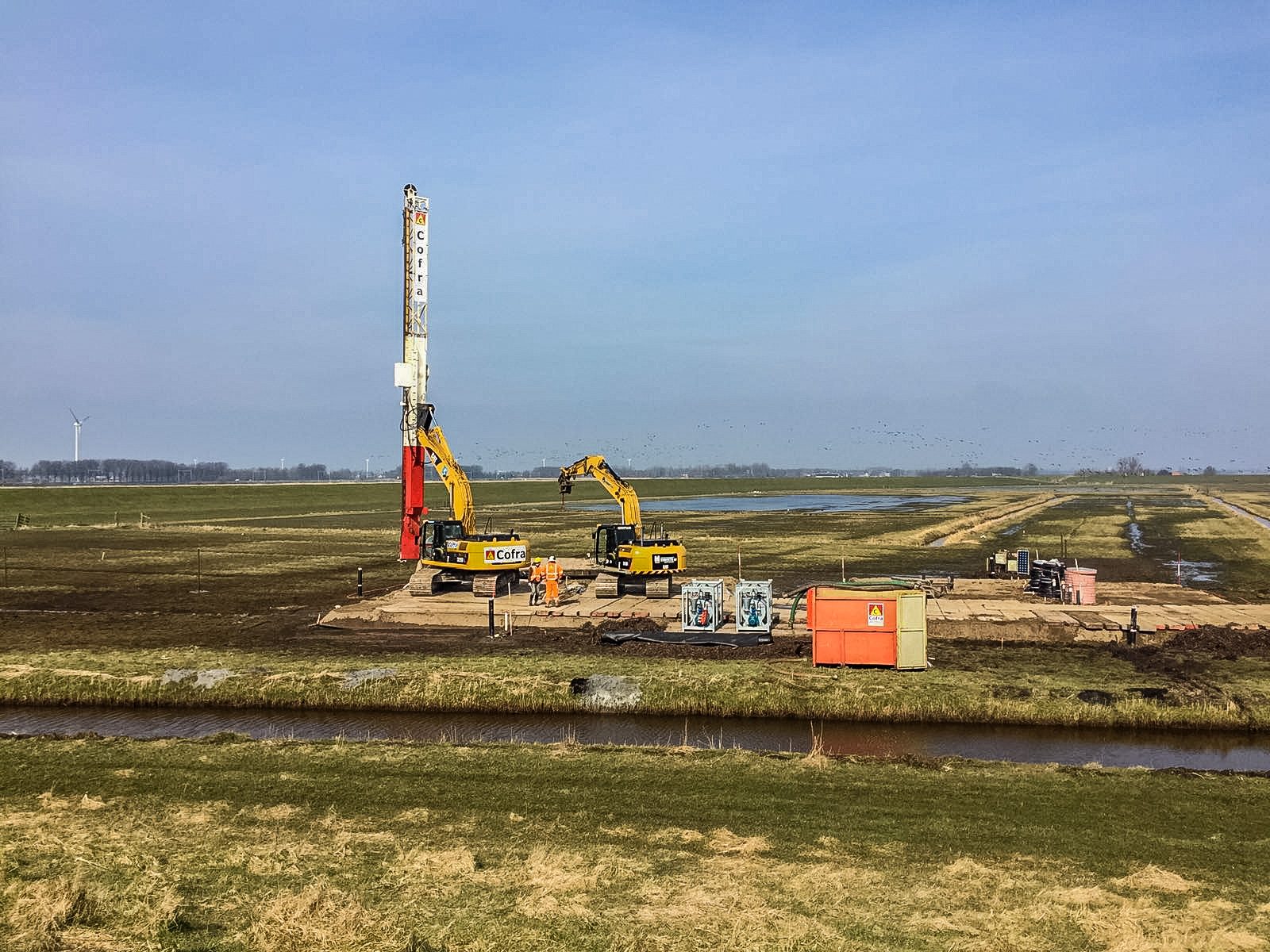

Voor het folie vacuümsysteem worden geprefabriceerde verticale drains geïnstalleerd met behulp van de verschillende stellingen, zelf ontwikkeld door Cofra. Het principe van installatie van de verticale drainage is gebaseerd op het in de grond brengen van een stalen lans met een vertikale drain erin. Het deel van de drain, welke onder lans uitsteekt kan worden verbonden met een ankerplaatje of stokje om de drain op diepte te verankeren. Er zijn ook automatische verankeringssystemen beschikbaar welke de drain op diepte houden tijdens het terugtrekken van de lans. Nadat de lans het oppervlak heeft bereikt, wordt de drain afgesneden en wordt een nieuw ankerplaatje verbonden met de onderzijde van de volgende drain. De lans wordt in de grond geduwd en teruggetrokken door een systeem van cilinders en lieren, die op hun beurt worden aangedreven door het hydraulische systeem van de basis machines. Nadat de drains zijn geïnstalleerd, worden ze verbonden met een horizontale drain, dit betekent dat met het Cofra folie vacuum systeem geen duur drainzand nodig is. Na het aansluiten van alle drains wordt het gebied bedekt met een folie en afgesloten van de atmosfeer. Indien nodig worden speciale maatregelen genomen aan de zijkanten van het vacuümgebied om luchtlekken of overmatig binnendringen van water te voorkomen. De horizontale drains zijn verbonden met vacuümpompen voor het creëren van de onderdruk.

How is it installed - BeauDrain

De installatiemachine gebruikt een speciaal ontworpen ploeg om een horizontale verzameldrain tot een maximale diepte van 2,5 m onder het installatieniveau in te trekken (afhankelijk van de dikte van het werkplatform en het grondwaterniveau). Als onderdeel van het productieproces wordt deze horizontale drain automatisch verbonden met de bovenzijde van een verticale drain geïnstalleerd in dezelfde werkhandeling. Ten slotte wordt een strook folie bovenop de horizontale drain geïnstalleerd om de afdichting tussen de atmosfeer en de horizontale drain te verbeteren. Na de installatie van een vooraf bepaald aantal drains, wordt een blind gedeelte van de horizontale drain naar het oppervlak geleid waar deze wordt aangesloten op een vacuümpomp.

Hoe wordt het geïnstalleerd - BeauDrain-S

Om luchtlekkage te voorkomen, is een BeauDrain-S-drain, geprefabriceerd uit een speciaal ontwikkelde (MD88H) verticale drain, gekoppeld aan een vooraf bepaalde lengte van ethyleenslang. De ethyleenslang wordt over de dikte van het werkplatform geïnstalleerd en, afhankelijk van het grondwaterniveau, een halve meter in de afdichtende klei of veenlaag getrokken. De lengte van de slang wordt speciaal ontworpen voor elk project of projectgebied. Na installatie steken alleen de ethyleenslangen boven het installatieplatform uit. Nadat de slangen op lengte zijn gesneden, worden de BeauDrain-S drains met elkaar verbonden in lijnen door middel van koppelingen. Deze leidingen zijn via een manifold en verzamelslang verbonden met een vacuümpomp aan de rand van het veld.
